தானியங்கி பெட்டி மூடும் இயந்திரம்

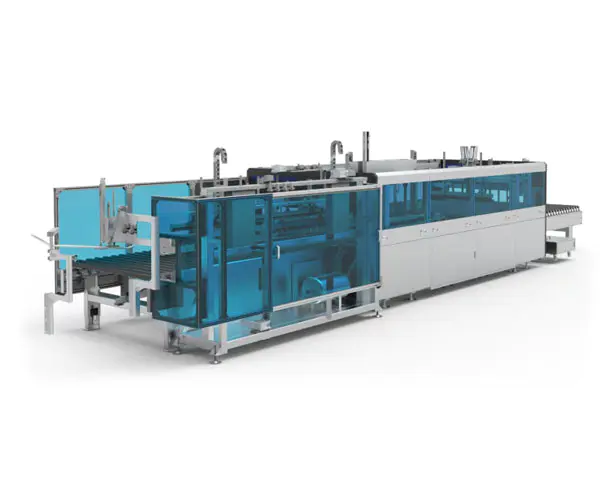

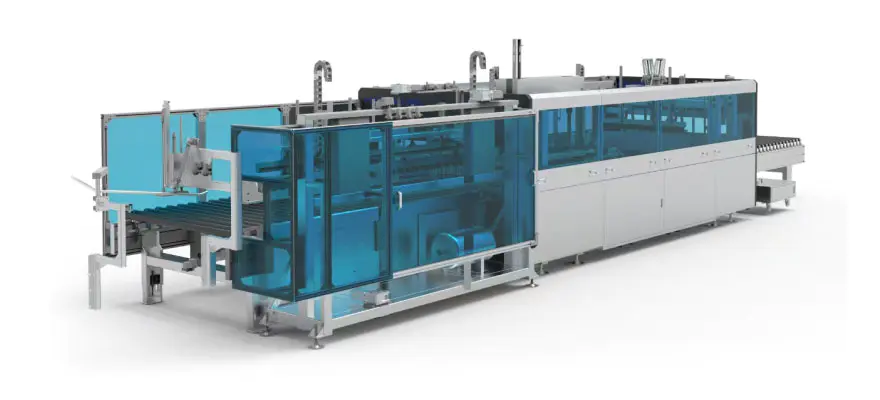

இயந்திர படம்

இயந்திர விவரக்குறிப்புகள்

பரிமாணங்கள் L*W*H(mm)	இயந்திரத்தின் சுய எடை (கிலோ)	மின்சாரம் (kW)	சுமையை கடத்துகிறது (கிலோ)	வேலை செய்யும் உயரம் (மிமீ)
10200*2200*2260	சுமார் 3200 கிலோ	10.9	50	800±50

செயலாக்க அளவுருக்கள்

அட்டைப்பெட்டி செயலாக்க நீளம் (மிமீ)	அட்டைப்பெட்டி செயலாக்க அகலம் (மிமீ)	அட்டைப்பெட்டி செயலாக்க உயரம் (மிமீ)	சீலிங் திறன் (சுழற்சிகள்/நிமிடம்)	நெளி காகிதத்தின் தடிமன் (மிமீ)
300-2900	200-1200	(மரத்தாலான பேனல் தடிமன் 18) 20-280	4-8	2.5-6

1.கோர் கூறுகள்: ஈவா வேகமாக உலர்த்தும் சூடான உருகும் பசை இயந்திரம்; சர்வோ மோட்டார்; கிரக குறைப்பான்; லேசர் ரேஞ்ச்ஃபைண்டர்; ஒத்திசைவான பெல்ட்; தலையணை தொகுதி தாங்கி; மாறி அதிர்வெண் மோட்டார்; புழு கியர் குறைப்பான்;
2. கடத்தும் உருளைகள் இறக்குமதி செய்யப்பட்ட பிவிசி ரப்பர் ஸ்லீவ்களைப் பயன்படுத்துகின்றன, அவை நெகிழ்வான மற்றும் நீடித்தவை;
3.கேஸ் சீலரின் நேரியல் பொறிமுறையானது துல்லியமான நேரியல் வழிகாட்டிகளால் வழிநடத்தப்படுகிறது, இது அதிக நம்பகத்தன்மை மற்றும் நீடித்த தன்மையை உறுதி செய்கிறது;
4.கவ்விகள் மற்றும் பசை துப்பாக்கிகளுக்கான சக்தி உயர்-துல்லியமான சர்வோ மோட்டார்கள் மூலம் வழங்கப்படுகிறது, அவை உபகரணங்களின் துல்லியத்தை கட்டுப்படுத்தவும் அதிகரிக்கவும் எளிதானது;
5.எந்திரத்தை ஒரு தனித்த யூனிட்டாகப் பயன்படுத்தலாம் அல்லது தனிப்பயன் ஹோம் பேக்கேஜிங் லைனுடன் ஒருங்கிணைத்து, பல்துறை மற்றும் நெகிழ்வான பயன்பாட்டு விருப்பங்களை வழங்குகிறது.

1.பயன்பாடு
A.இந்த தானியங்கி பெட்டி மூடும் இயந்திரம் உயர்தர மரச்சாமான்கள் பேக்கேஜிங் பெட்டிகளை சீல் செய்ய பயன்படுத்தப்படுகிறது.
B.இந்த உபகரணங்கள் M/A-0410 மற்றும் M/A-0419 மாடல்களின் அட்டைப்பெட்டிகளை மூடுவதற்குப் பயன்படுத்தப்படுகின்றன.
C. அட்டைப்பெட்டியின் அடிப்பகுதி முதலில் ஒட்டப்பட்டு, பின்னர் பொதியிடப்பட வேண்டிய பொருட்கள் மற்றும் திணிப்பு பொருட்கள் உள்ளே வைக்கப்படும், அதைத் தொடர்ந்து இயந்திர சீல் செய்யப்படுகிறது.

2. பொது வேலை கொள்கை
முழு உபகரணமும் ஐந்து பிரிவுகளாகப் பிரிக்கப்பட்டுள்ளது: அளவிடும் இயந்திரம் பிரிவு, உணவு இடையக இயந்திரம் பிரிவு, சுரங்கப்பாதை சீலர் பிரிவு, மாற்றம் இயந்திரம் பிரிவு மற்றும் புஷர் சீலர் பிரிவு.

A. செயல்பாட்டின் போது, ​​தொகுக்கப்பட்ட அட்டைப்பெட்டிகள், உள்ளே நிரப்பப்பட்ட பொருட்களுடன், குறிப்பு விளிம்பில் உள்ள அளவிடும் இயந்திரப் பகுதியிலிருந்து நுழைகின்றன. நுழைவாயிலில் உள்ள அகல சென்சார் அட்டைப்பெட்டியின் அகலத்தை தோராயமாக அளவிடுகிறது. அட்டைப்பெட்டி அளவிடும் இயந்திரப் பிரிவின் முடிவை அடையும் போது, ​​அது ஒரு தடுப்பு சாதனத்தால் நிறுத்தப்படும். செயலில் உள்ள கிளாம்ப் சாதனம் அட்டைப்பெட்டியின் அகலத்தை துல்லியமாக அளவிடுகிறது, மேலும் உயர் அழுத்த தட்டு சாதனம் அட்டைப்பெட்டியின் உயரத்தை துல்லியமாக அளவிடுகிறது. அதன் பிறகு, அட்டைப்பெட்டி அளவிடும் இயந்திரப் பிரிவில் இருந்து உணவு இடையக இயந்திரம் பகுதி வழியாக சுரங்கப்பாதை சீலர் பிரிவின் நுழைவாயிலுக்கு நகர்கிறது.

B. அட்டைப்பெட்டி சுரங்கப்பாதை சீலர் பிரிவில் நுழையும் போது, ​​நுழைவாயிலில் உள்ள பசை துப்பாக்கி, அட்டைப்பெட்டியின் நீளத்தில் சூடான உருகும் பிசின் பொருந்தும். இது சீல் சேனலின் வழியாக செல்கிறது, இதில் ஒரு மடிப்பு தடி அசெம்பிளி, அழுத்தும் பொறிமுறை, பக்க பெல்ட் பொறிமுறை மற்றும் எதிர் எடை பெல்ட் பொறிமுறை ஆகியவை அடங்கும்-நீண்ட பக்கத்தின் முத்திரையை நிறைவு செய்கிறது.

C. அட்டைப்பெட்டி, அதன் நீண்ட பக்க முத்திரையுடன், மாற்றம் இயந்திரப் பகுதிக்குள் நகர்கிறது மற்றும் புஷர் சீலர் பிரிவின் நுழைவாயிலில் முன் தடுப்பு சாதனத்தால் நிறுத்தப்படுகிறது. முதல் குறுகிய பக்கமானது பின்னர் தெளிக்கும் சாதனம், முன் அழுத்தும் தட்டு சாதனம் மற்றும் முன் சீல் தட்டு சாதனம் மூலம் ஒட்டப்பட்டு சீல் செய்யப்படுகிறது. முதல் குறுகிய பக்கம் சீல் செய்யப்பட்ட பிறகு, அட்டைப்பெட்டி புஷர் சீலர் பிரிவில் நுழைந்து பின்னோக்கி நகர்கிறது, அங்கு அது பின்புற பேஃபிள் சாதனத்தால் நிறுத்தப்படும். இரண்டாவது குறுகிய பக்கமானது தெளிக்கும் சாதனம், பின்புற அழுத்தும் தட்டு சாதனம் மற்றும் பின்புற சீல் தட்டு சாதனம் ஆகியவற்றால் ஒட்டப்பட்டு சீல் செய்யப்படுகிறது. இந்த கட்டத்தில், அட்டைப்பெட்டியின் முழு சீல் செயல்முறை முடிந்தது, மேலும் அது புஷர் சீலர் பிரிவில் இருந்து உருளும்.

D. இந்த அட்டைப்பெட்டி சீல் செய்யும் முறை, பெட்டியின் அகலத்தை அங்கீகரிக்கிறது, உணவளிக்கும் செயல்பாட்டின் போது பெட்டிகளின் பரிமாணங்களை உள்ளிட வேண்டிய அவசியமின்றி வெவ்வேறு அளவிலான அட்டைப்பெட்டிகளை திறம்பட சீல் செய்ய முடியும்.

E.அதே பரிமாணங்களைக் கொண்ட அட்டைப்பெட்டிகளின் தொகுதி சீல் செய்வதற்கு, உபகரணங்கள் தொகுதி முறைக்கு மாறலாம். முதல் அட்டைப்பெட்டியின் அகலத்தை அளந்து, முழுத் தொடரிலும் இந்த மதிப்பைப் பயன்படுத்திய பிறகு, சுரங்கப்பாதை சீலர் பிரிவு சேனலின் அளவை சரிசெய்து, அதை மாறாமல் பராமரிக்கிறது, இதனால் சீல் செய்யும் திறனை மேம்படுத்துகிறது. அதிகபட்ச விகிதம் நிமிடத்திற்கு 8 தொகுப்புகள் வரை அடையலாம்.

செயல்பாட்டு அமைப்பு

இல்லை	பொருள்	அம்சம்
1	முன் பகுதி ஊட்டி	பேக்கேஜ்களின் ஃபீடிங் செயல்பாட்டை அடைய, விரைவாகவும், துல்லியமாகவும், திறமையாகவும் நியமிக்கப்பட்ட பதவிகளுக்கு தொகுப்புகளை வழங்குதல். பிரதான கற்றை கார்பன் எஃகு மூலம் தயாரிக்கப்பட்டு பிளாஸ்டிக் பூசப்பட்டது. தொகுப்புகள் துல்லியமாக சீரமைக்கப்பட்டுள்ளதா என்பதை உறுதிசெய்ய, ஒரு நிலையான வழிகாட்டுதல் மற்றும் சீரமைப்பு பொறிமுறையானது தொகுப்புகளை நிலைக்கு வழிகாட்ட பயன்படுத்தப்படுகிறது.
2	உயரத்தை அளவிடும் சாதனம்	எலக்ட்ரானிக் ஸ்கேல் சென்சார்கள் மற்றும் நியூமேடிக் சிலிண்டர்கள் மூலம் பேக்கேஜ்களின் உயரத்தை அளவிட அலுமினிய அழுத்தும் தொகுதிகள் பயன்படுத்தப்படுகின்றன, பின்னர் தரவு மீண்டும் அனுப்பப்படுகிறது.
3	கவர்	ஒரு குறிப்பிட்ட அளவிலான பாதுகாப்பை வழங்கும் அதே வேளையில், கருவிகளின் அழகியல் கவர்ச்சியை மேம்படுத்துகிறது, ஒட்டுமொத்த அமைப்பு முதன்மையாக பிளாஸ்டிக் பூசப்பட்ட வளைந்த கார்பன் ஸ்டீல் தகடுகளால் ஆனது. இது சிறப்பு அலுமினிய சுயவிவரங்கள் மற்றும் ராயல் ப்ளூ அக்ரிலிக் பேனல்கள் மூலம் மேலும் மேம்படுத்தப்பட்டுள்ளது.
4	ரேக்	இயந்திர சட்டமானது வெல்டிங் செவ்வக குழாய்கள் மற்றும் எஃகு தகடுகள் மூலம் புனையப்பட்டது, அதைத் தொடர்ந்து துல்லியமான எந்திரம். இது அதிக அசெம்பிளி துல்லியம் மற்றும் செயல்பாட்டு துல்லியத்தை உறுதி செய்கிறது, நீண்ட சேவை வாழ்க்கை மற்றும் சாதனங்களின் நல்ல நிலைத்தன்மைக்கு உத்தரவாதம் அளிக்கிறது.
5	சுரப்பி சாதனம்	அட்டைப்பெட்டியின் மேல் அட்டையை திறம்பட பிடித்து, அடுத்தடுத்த சீல் செய்யும் செயல்முறைக்கு தயாராகிறது.
6	முன் மற்றும் பின்புற தடைகள்	தொகுப்பு நிலைப்படுத்தலை அடைகிறது. நேரியல் தாங்கு உருளைகள், குரோம் பூசப்பட்ட தண்டுகளுடன் இணைந்து, நேரியல் வழிகாட்டுதலை வழங்குகின்றன. பல-நிலை நியூமேடிக் சிலிண்டர்கள் தனித்தனியாக கட்டுப்படுத்தப்படுகின்றன மற்றும் ஒட்டுதல் அமைப்புடன் இணைந்து, இரண்டு-நிலை உயர சரிசெய்தலை அடைகின்றன. இது ஒட்டுதல் செயல்முறையின் தரம் இரண்டையும் உறுதி செய்கிறது மற்றும் துல்லியமான நிலைப்பாட்டிற்காக ஒரு குறிப்பிட்ட நிலையில் தொகுப்பை திறம்பட வைத்திருக்கிறது.
7	அகலம் அளவிடும் சாதனம்	கிடைமட்ட மின் அமைப்பு, பரிமாற்ற அமைப்பின் நிலைத்தன்மையை உறுதி செய்வதற்காக, குறைப்பான்களுடன் இணைந்து உயர் துல்லியமான மோட்டார்களைப் பயன்படுத்துகிறது. சீல் செய்யும் செயலை முடிக்க அட்டைப்பெட்டியின் மேல் மடிப்புகளை மடக்குவதற்கு இது முதன்மையாக பொறுப்பாகும். பொறிமுறையானது நேரடி நேரியல் இயக்கத்திற்கு நேரியல் வழிகாட்டிகளைப் பயன்படுத்துகிறது, காற்றழுத்த சிலிண்டர்கள் மற்றும் பல வேகக் கட்டுப்பாட்டு வால்வுகள் மூலம் விரைவான மற்றும் நிலையான செயல்பாட்டை அடைவதற்கு காற்று சுற்றுகளை ஒழுங்குபடுத்துகிறது.
8	இரட்டை சிலிண்டர் தள்ளும் தட்டு இயந்திர பாகங்கள்	சீல் செய்யும் செயலை முடிக்க அட்டைப்பெட்டியின் மேல் மடிப்புகளை மடக்குவதற்கு இது முதன்மையாக பொறுப்பாகும். பொறிமுறையானது நேரடி நேரியல் இயக்கத்திற்கு நேரியல் வழிகாட்டிகளைப் பயன்படுத்துகிறது, இது நியூமேடிக் சிலிண்டர்களால் இயக்கப்படுகிறது மற்றும் விரைவான மற்றும் நிலையான செயல்பாட்டை அடைய காற்று சுற்றுகளில் பல வேகக் கட்டுப்பாட்டு வால்வுகளால் கட்டுப்படுத்தப்படுகிறது.
9	சுரப்பி பொறிமுறை	பேக்கேஜ் நகர்வதைத் தடுக்க அட்டைப்பெட்டியின் மேல் அட்டையைப் பாதுகாப்பது முக்கியமாக பொறுப்பாகும். பொறிமுறையானது நேரடி நேரியல் இயக்கத்திற்கு நேரியல் வழிகாட்டிகளைப் பயன்படுத்துகிறது, மேலும் நியூமேடிக் சிலிண்டரின் விசித்திரமான வடிவமைப்பு தொகுப்பின் சிறந்த நிலைப்படுத்தலை வழங்குகிறது.
10	குறுகிய விளிம்பு பிசின் தெளித்தல் அமைப்பு	வழிகாட்டி ரயில் முழு பொறிமுறையையும் முன்னும் பின்னுமாக நேர்கோட்டில் வழிநடத்தும் பொறுப்பாகும். உயர்-துல்லியமான சர்வோ மோட்டார் ஒரு நிலையான சக்தி மூலத்தை வழங்குகிறது, மேலும் நன்கு அறியப்பட்ட உள்நாட்டு பிராண்டின் கிரக குறைப்பான் பயன்பாடு நம்பகமான நீண்ட கால மின் உற்பத்தியை மேலும் உறுதி செய்கிறது. நேரியல் வழிகாட்டி ஒரு தலைகீழ் நிலையில் நிறுவப்பட்டுள்ளது, இது பசை கொண்டு தெளிக்கப்படுவதைத் தடுக்கிறது, சுத்தமான மற்றும் நிலையான வழிகாட்டுதலை உறுதி செய்கிறது.
11	பின்புற வெளியேற்ற இயந்திரம்	தொகுப்பு வெளியேற்றத்தின் செயல்பாட்டை அடைவதற்கு, தொகுப்பை விரைவாகவும், துல்லியமாகவும், திறமையாகவும் வழங்க இரட்டை நிலை ஆற்றல் அமைப்பு பயன்படுத்தப்படுகிறது. பிரதான கற்றை கார்பன் எஃகு மூலம் தயாரிக்கப்பட்டு பிளாஸ்டிக் பூசப்பட்டது.
12	பசை இயந்திர அமைப்பு	ஈவா வேகமாக உலர்த்தும் சூடான உருகும் பசை இயந்திரம் தொடர்ச்சியான மற்றும் இடைப்பட்ட பசை தெளித்தல் ஆகிய இரண்டையும் அடைய முடியும். இது முழுமையாக செயல்படக்கூடியது, அமைப்பதற்கு எளிதானது மற்றும் செயல்பட வசதியானது.
13	கீழே அழுத்தும் பொறிமுறை	சர்வோ மோட்டார், துல்லியமான செங்குத்து நிலையை அடைய, உயர்த்தியை சுழற்ற, குறைப்பானை இயக்குகிறது. நியூமேடிக் சிலிண்டர்கள் எடையைக் குறைக்கவும், பேக்கேஜை சுருக்கவும், நிலையான மற்றும் மென்மையான முன்னோக்கி இயக்கத்தை உறுதி செய்யவும் பயன்படுத்தப்படுகின்றன.
14	பக்கவாட்டு அழுத்தம் குழு	நியூமேடிக் சிலிண்டர்கள் மற்றும் நேரியல் வழிகாட்டிகள் நிலை மற்றும் அட்டையை அழுத்தி உள்ளேயும் வெளியேயும் நகர்கின்றன. டெஃப்ளான் பொருள் ஒட்டுவதைத் தடுக்கிறது, அட்டைப் பெட்டியின் சிறந்த சுருக்கத்தை உறுதி செய்கிறது.
15	பக்க ஆதரவு சட்டசபை	சர்வோ மோட்டார் ரிட்யூசரை கியர்களைச் சுழற்றச் செய்கிறது, நேரியல் வழிகாட்டிகள் பரிமாற்றத்தை வழங்குகின்றன, துல்லியமான பக்க நிலையை அடைகின்றன. பக்க சீரமைப்புப் பிரிவு, நிலையான வேகத்தை உறுதிப்படுத்த டெஃப்ளான் உருளைகளைப் பயன்படுத்துகிறது.
16	நடுத்தர பிரிவு சீல் பகுதி	நடுத்தர பிரிவு ரோலர் டிரான்ஸ்மிஷன் இரட்டை-நிலை சக்தி அமைப்பைப் பயன்படுத்துகிறது, இது பேக்கேஜ் ஃபீடிங்கின் செயல்திறனை மேம்படுத்துகிறது மற்றும் காத்திருக்கும் நிலைகளின் தூரத்தை குறைக்கிறது.
17	முன்-மடிப்பு அமைப்பு உணவு	சர்வோ மோட்டார் டிரைவ் ரியூசர் டிரைவ் ஸ்க்ரூ துல்லியமான கட்டுப்பாட்டு தூக்குதலைப் பயன்படுத்தி, லிஃப்டிங் நிலையான ஆதரவுடன் முன்-மடிப்பு கட்டமைப்பை ஊட்டவும்; அட்டைப்பெட்டி உயர நிலையை அடைய சர்வோ மோட்டார் டிரைவ் ரியூசர் டிரைவ் ஸ்க்ரூ துல்லியக் கட்டுப்பாடு தூக்கும் நிலையைப் பயன்படுத்தி மேல் கவர் மற்றும் கீழ் அழுத்தம்; சர்வோ மோட்டார் டிரைவ் ரியூசர் டிரைவ் ஸ்க்ரூ கண்ட்ரோல் லிஃப்டிங் சிலிண்டர் கட்டுப்பாட்டு மடிப்பு விளிம்பு ரோலர் பயன்படுத்தி மடிப்பு விளிம்பு உருளை, முன்கூட்டியே முன் மடிப்பு விளிம்பிற்கு காகித தோல் நீண்ட விளிம்பு காகித தோல் அடைய, சீல் பெட்டி மிகவும் மென்மையானதாக இருக்கும்;

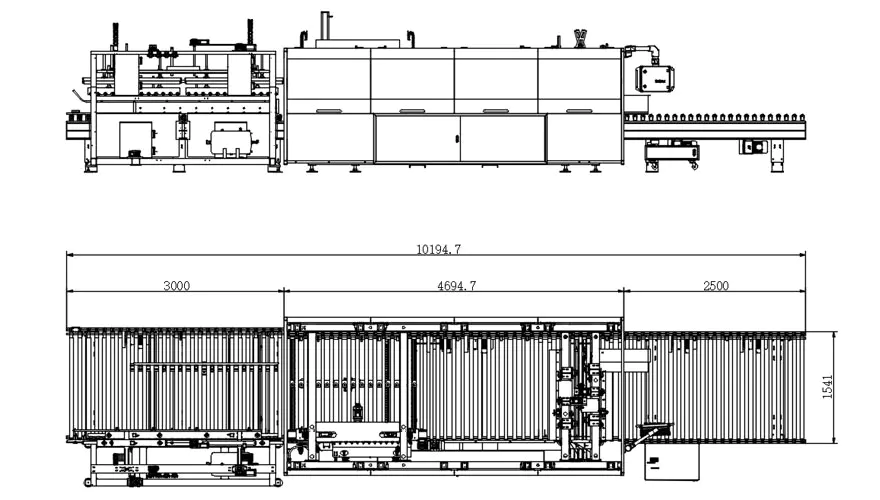

மூன்று காட்சி வரைபடங்கள்

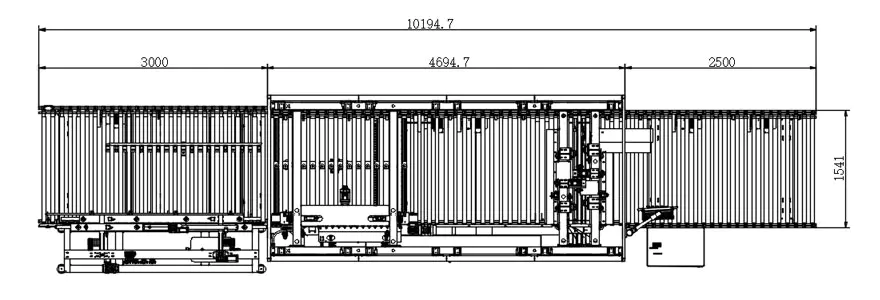

உற்பத்தி செயல்முறை முறையின் திட்ட வரைபடம்

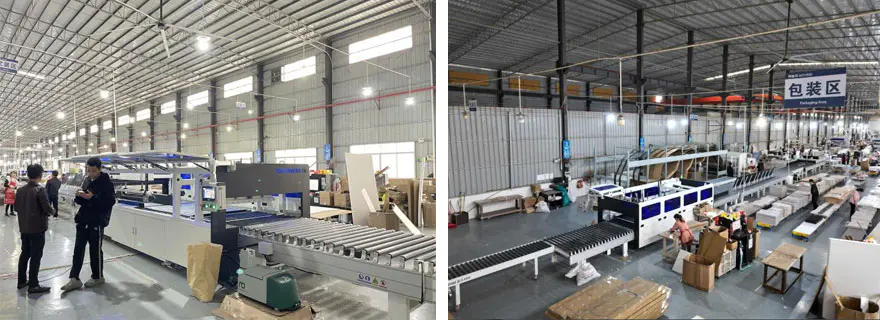

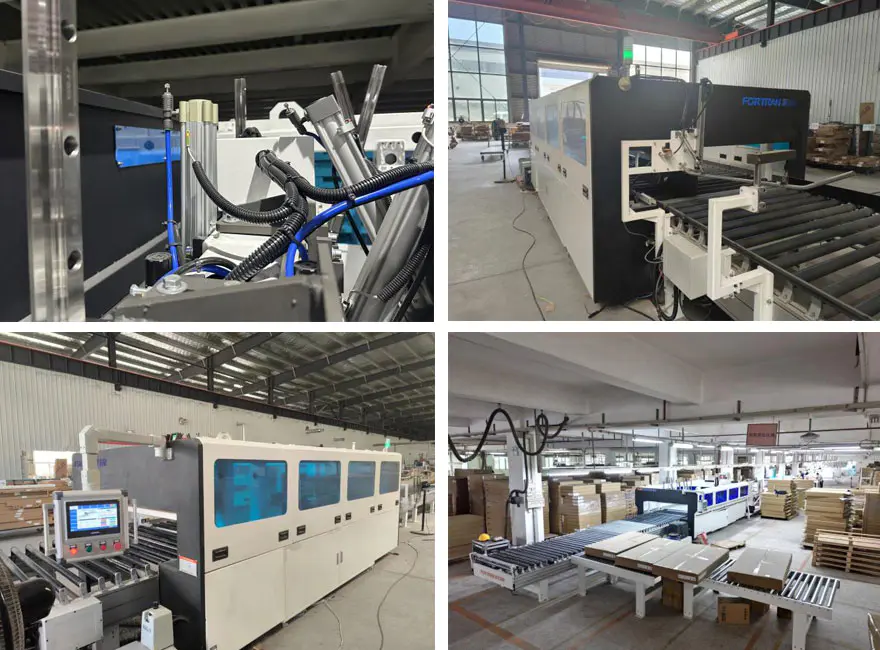

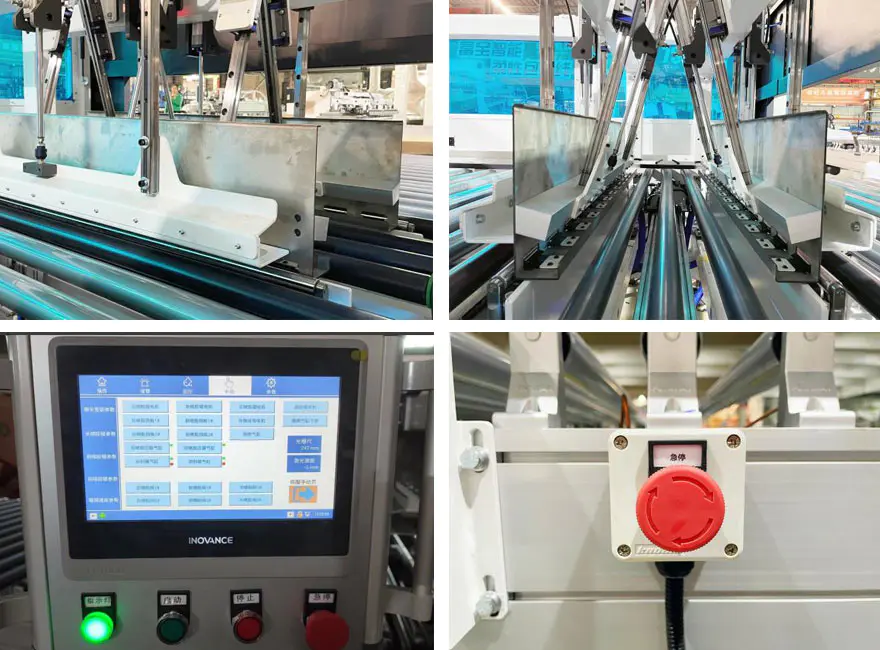

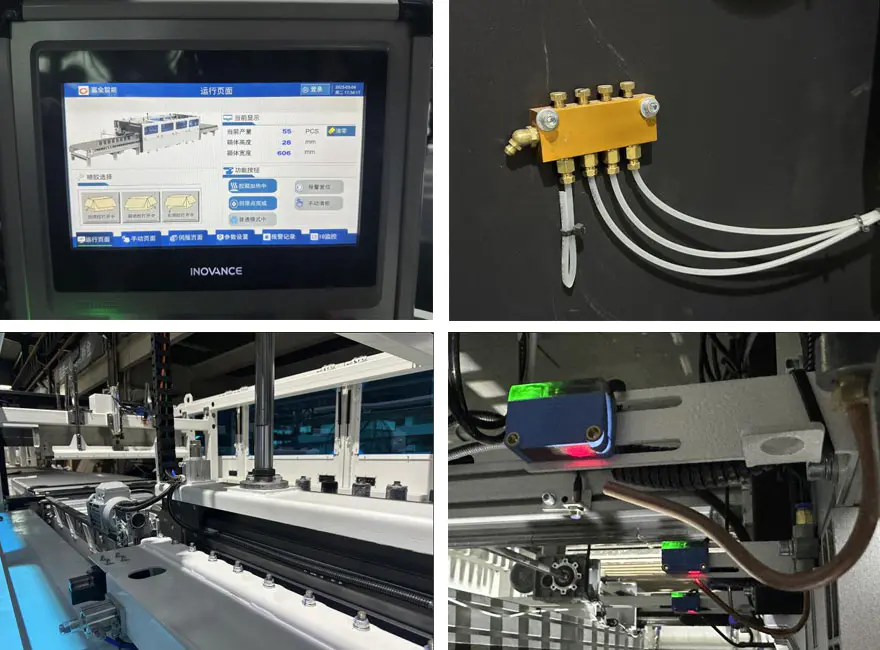

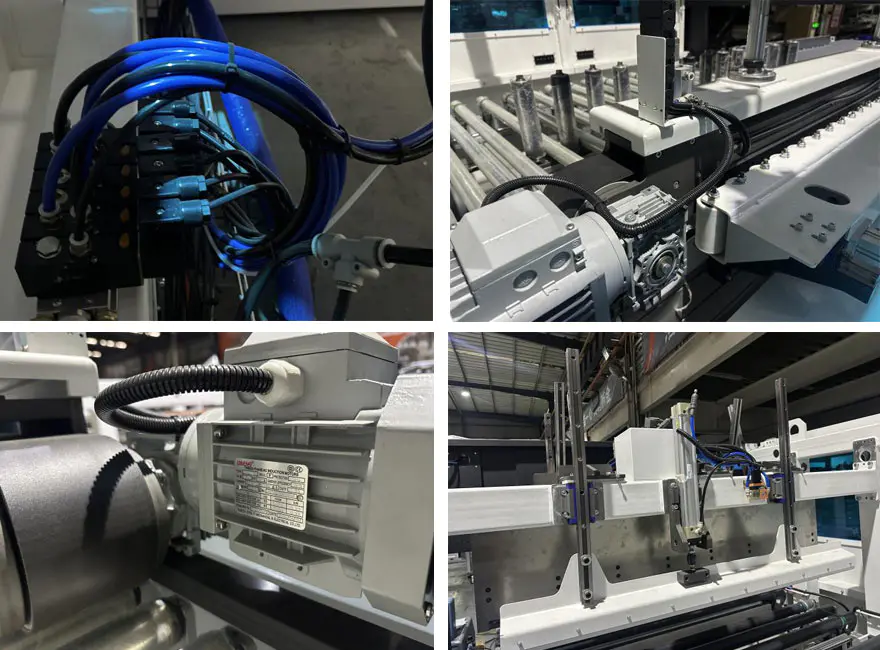

விரிவான படங்கள்

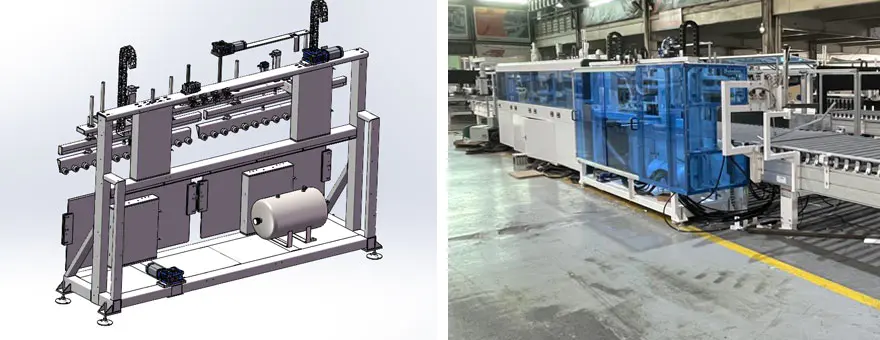

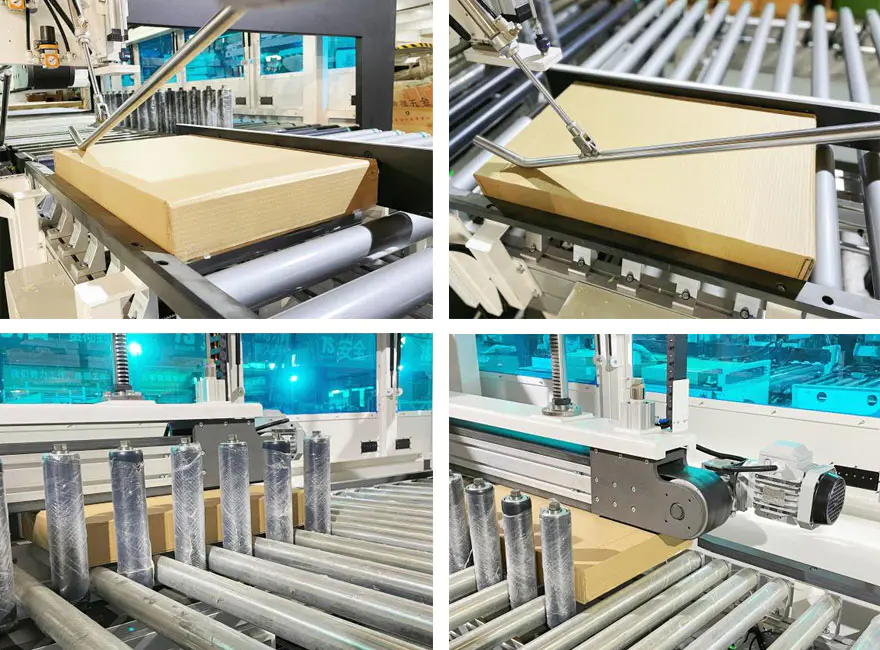

முன் மடிப்பு அமைப்பு

அணியக்கூடிய பாகங்கள் மற்றும் நுகர்பொருட்களின் பட்டியல்

1.அணியக்கூடிய பாகங்கள் பட்டியல்

இல்லை	பொருள்	விவரக்குறிப்புகள்	பரிந்துரைக்கப்பட்ட Q'ty	U8 எண்
1	PTEE உருளை	BZ-LFXJ-01-03-01-01	2
2	M16 இரட்டை முனை ஸ்டுட்	BZ-FXJ-G-015	2
3	டெஃப்ளான் அழுத்த சக்கரம்		4
4	அழுத்தும் பெல்ட் (இரட்டை வழிகாட்டி வகை)	95-எல்3990 (தடிமன் 3)	1
5	பக்க சீரமைப்பு பெல்ட் (மூன்று வழிகாட்டி வகை)	195-L3742 (தடிமன் 3)	1
6	கீற்று மீள் பெல்ட்	392*20*1.5	15
7	அழுத்தத்தைக் குறைக்கும் வால்வு	GR20008F1	1
8	இன்லெட் த்ரோட்டில் வால்வு	PSL8-02A	1
9	மிதக்கும் கூட்டு	F-M16X125F	4
10	சிலிண்டர்	SAI 50X350S	1
11	சிலிண்டர்	SAI50x300S	1
12	ஸ்லைடர்	HGW30CC	1
13	லீனியர் பேரிங் மவுண்டிங் பிராக்கெட்	LHBBW20	1
14	ஸ்டீல்-கோர் பிளவுபட்ட ஒத்திசைவான பெல்ட்	S8M-3984-25(திறந்த)	1
15	ஸ்லைடர்	HGH25CA	1
16	ஸ்டீல்-கோர் தடையற்ற ஒத்திசைவான பெல்ட்	30-S8M-800	1
17	ஸ்டீல்-கோர் தடையற்ற ஒத்திசைவான பெல்ட்	30-S8M-872	1
18	காந்த சுவிட்ச்	HX-31R-2M	2
19	சோலனாய்டு வால்வு	4V210-08B	3
20	ரப்பர் அதிர்ச்சி உறிஞ்சி	SE-15 (நீலம்)	3
21	செருகுநிரல் ரிலே	RXM4LB2BD	1
22	ரிலே அடிப்படை	RXZE1M4C	1
23	ரிலே	RXT-F01	3
24	அருகாமை சுவிட்ச்	IME08-02BPOZT0S	1

2. நுகர்பொருட்கள் பட்டியல்

இல்லை	பொருள்	விவரக்குறிப்புகள்	பரிந்துரைக்கப்பட்ட Q'ty	U8 எண்
1	முதன்மை அலகு வடிகட்டி கண்ணி	133272	1
2	தொண்டை கேஸ்கெட்	127028	6
3	துப்பாக்கி வடிகட்டி கண்ணி தெளிக்கவும்	126150	3
4	AX முனை தொகுதி	167400	6
5	24V சோலனாய்டு வால்வு	150236	6
6	முனை கேஸ்கெட்	100368	12
7	எஃகு குழாய் கேஸ்கெட்	107332	6
8	வலது கோண முனை 0.5 மிமீ	130897	4
9	ஊசி	500661	1
10	பிஸ்டன் பம்ப் பழுதுபார்க்கும் கருவி	112757	1
11	AX முனை பழுதுபார்க்கும் கருவி	167414	6
12	பின்னோட்ட வால்வு கிட்	163008	1
