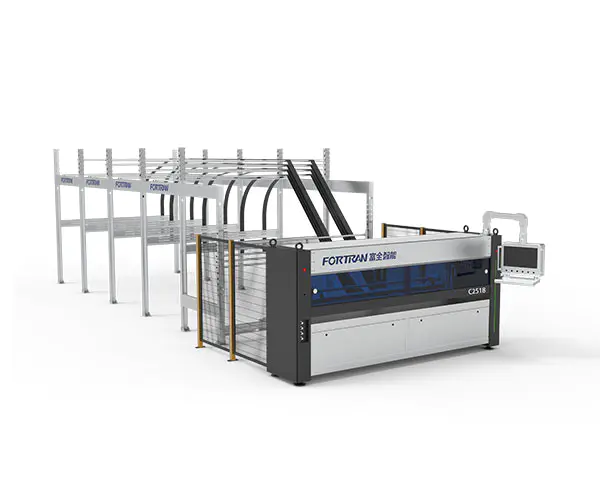

தானியங்கி காகித வெட்டும் இயந்திரம்

இயந்திர விவரக்குறிப்புகள்

பரிமாணங்கள் L*W*H(mm)	அடிப்படை விவரக்குறிப்புகள்	பவர் சப்ளை (kW)	வெட்டு வேகம் (M/min)	வேலை செய்யும் உயரம் (மிமீ)
11650*4040*3000	7 செங்குத்து+1 கிடைமட்ட கத்திகள், மூன்று-சர்வோ கட்டுப்பாடு, 4 இதழ்கள்	6	0-120	900

செயலாக்க அளவுருக்கள்

குறைந்தபட்சம் வெட்டு நீளம் எல் (மிமீ)	அதிகபட்சம். வெட்டு அகலம் W (மிமீ)	நெளி காகித H (மிமீ) க்கான வெட்டு தடிமன்	நீளமான கத்தி இடைவெளி துல்லியம் (மிமீ)	செயல்திறன் (PCS/min)
300	2500	2.5-6.5	±1.5	0-12

தானியங்கி காகித வெட்டும் இயந்திரம், மடிப்பு அட்டைப்பெட்டிகளை உருவாக்க நெளி காகிதத்தின் தொடர்ச்சியான நிலையான-நீள செயலாக்கத்திற்காக பயன்படுத்தப்படுகிறது. நீளமான திசைகள், இடைப்பட்ட வெட்டுதல் மற்றும் நெளி காகிதத்தில் வெட்டுதல் செயலாக்கம். நிலையான நீள வெட்டு வெகுஜன உற்பத்தி மற்றும் தனிப்பயனாக்கப்பட்ட உற்பத்தி ஆகிய இரண்டையும் அனுமதிக்கிறது. ஒரு தனி அலகு அல்லது பேக்கேஜிங் வரிசையின் ஆரம்ப பகுதியாக பயன்படுத்தப்படுகிறது.

இல்லை	பொருள்	அம்சங்கள்	மாதிரி

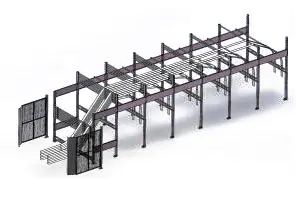

1	காகித சேமிப்பு ரேக்	காகித சேமிப்பு ரேக் ஆனது அமிலத்தால் கழுவப்பட்ட எஃகு தகடுகளால் ஆனது.
2	சட்ட அமைப்பு	செவ்வக எஃகு குழாய்கள் மற்றும் எஃகு தகடுகளை வெல்டிங் செய்த பிறகு துல்லியமான எந்திரத்தால் சட்டமானது தயாரிக்கப்படுகிறது. இது உயர் சட்டசபை துல்லியம் மற்றும் செயல்பாட்டு துல்லியத்தை உறுதி செய்கிறது, நீண்ட சேவை வாழ்க்கை மற்றும் உபகரணங்களின் சிறந்த நிலைத்தன்மைக்கு உத்தரவாதம் அளிக்கிறது.
3	டிரைவ் மெக்கானிசம்	ஃபீட் பிரஷர் ரோலர் PU பொருளால் ஆனது, இது அதிக உராய்வு கொண்ட பிரகாசமான மற்றும் கவர்ச்சிகரமான மேற்பரப்பைக் கொண்டுள்ளது. இது பேப்பர்போர்டு கடத்தலின் நம்பகத்தன்மையை திறம்பட மேம்படுத்துகிறது. இதற்கிடையில், இழுவை டிரம் ஜெர்மனியில் இருந்து இறக்குமதி செய்யப்படுகிறது மற்றும் அதிக நீடித்தது.
4	குறுக்கு வெட்டு அமைப்பு	சக்தியானது ஒரு குறைப்பான் மற்றும் ஒரு ஒத்திசைவான சக்கர பொறிமுறையுடன் இணைந்த உயர்-துல்லியமான சர்வோ மோட்டார் மூலம் வழங்கப்படுகிறது, இது அதிவேக மற்றும் துல்லியமான நிலையை அடைகிறது, இதன் மூலம் அட்டைப்பெட்டி வெட்டு துல்லியத்தை உறுதி செய்கிறது;
5	நீளமான வெட்டு அலகு	இந்த பொறிமுறையானது முக்கியமாக ஏழு செட் கத்தி வைத்திருப்பவர்களால் ஆனது. குறுக்குவெட்டு கத்தி பெல்ட் சர்வோ நீளமான கத்தியின் நிலைப்பாட்டை இயக்குகிறது.

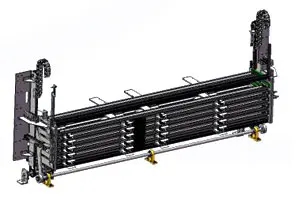

6	சரிசெய்யக்கூடிய சேமிப்பக சாதனம்	இறுதி மெயின்பிரேம்கள் இருபுறமும் இணையாக இருப்பதை உறுதிசெய்ய CNC ஆல் இயந்திரப்படுத்தப்படுகின்றன. பாதுகாப்பு மற்றும் நம்பகத்தன்மையை உறுதிசெய்யவும், செயின் ஸ்கிப்பிங்கைத் தடுக்கவும் செங்குத்துத் தூக்குதலுக்கு அதிக வலிமை கொண்ட சங்கிலிகள் பயன்படுத்தப்படுகின்றன. செயல்பாட்டின் துல்லியம் மற்றும் செயல்திறனை அதிகரிக்க, நாங்கள் உயர்-துல்லியமான பேவல் கியர் குறைப்பான்களைப் பயன்படுத்துகிறோம். இந்த பொறிமுறையானது நான்கு காகித சேமிப்பு பெட்டிகளுடன் வடிவமைக்கப்பட்டுள்ளது.
7	இயந்திர உறை	இயந்திரத்தை அலங்கரிப்பதில் முதன்மை கவனம் செலுத்தப்படுகிறது. ஒரு வெளிப்புற பாதுகாப்பு கவர் இயந்திரத்தில் சேர்க்கப்பட்டுள்ளது, இது ஒரு அழகியல் மற்றும் நீடித்த முடிவை உறுதி செய்வதற்காக தூள் பூச்சுடன் சிகிச்சையளிக்கப்படுகிறது, இது சில்லு அல்லது உரிக்கப்படாது. இயந்திரத்தின் முன்புறத்தில் உள்ள கண்காணிப்பு சாளரம் ஆழமான நீல நிற அக்ரிலிக் பேனலால் ஆனது, இது பார்வைக்கு மட்டுமல்ல, கவர்ச்சிகரமானதாகவும், அழகாகவும் இருக்கும். நொறுங்குகிறது.கூடுதலாக, ஒரு அலுமினிய அலாய் ஸ்லைடு ரயில் நிறுவப்பட்டுள்ளது, இது ஒரு பளபளப்பான மேற்பரப்பு மற்றும் எந்த சத்தமும் இல்லாமல் அமைதியாக செயல்படுகிறது.

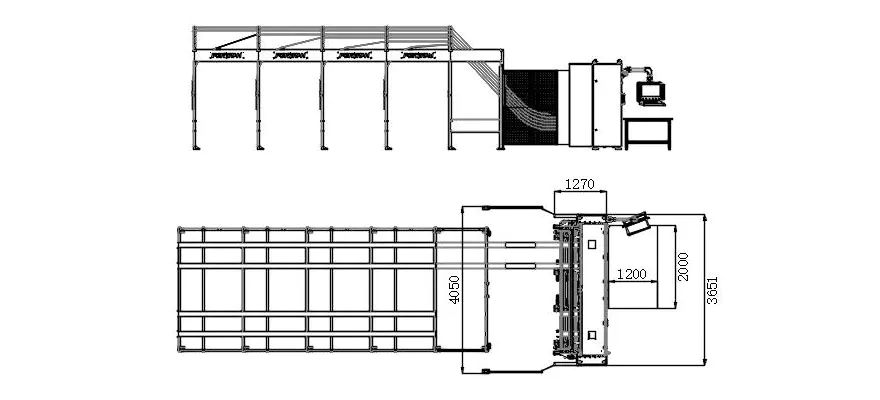

மூன்று காட்சி வரைபடங்கள்

நுகர்வு தேவைகள்

1.உணவு நிலையத்தில் நெளி காகிதத்திற்கான தேவைகள்

A.தொடர்ச்சியான நெளி காகித அகலம்:400-2350 மிமீ;
பி.பக்கமாக இறுக்கப்பட்ட நெளி காகிதத்தின் மொத்த அகலம்:அதிகபட்சம் 2550 மிமீ;
சி.ஸ்டாக்கிங் உயரம், 120 மிமீ தட்டு உட்பட: அதிகபட்சம் 1300 மிமீ;
D.ஸ்டாக்கிங் அகலம்,அதிகபட்சம்:1300 மிமீ;வெளியேற்ற புள்ளியில் நெளி காகிதத்தின் நீளம்:குறைந்தபட்சம் 300மிமீ;
நிலையான நீள வெட்டுக்கான நீளமான சகிப்புத்தன்மை:அதிகபட்சம் 0.5%;நிலையான நீள வெட்டுக்கான குறுக்குவெட்டு சகிப்புத்தன்மை:அதிகபட்சம் ±2.0 மிமீ;
F.நெளி காகித தடிமன்:2.5–6 மிமீ, ±0.2 மிமீ;அதிகபட்ச மூலப்பொருள் தரம் 2.30 BC வரை (DIN 55468 தரநிலையின்படி);
G. அட்டையின் தரம் DIN 55468 தரநிலைக்கு இணங்குகிறது;
H.ஒற்றை நெளி, அதிகபட்ச தடிமன் தோராயமாக 4 மிமீ (தரம்:1.10–1.40);இரட்டை நெளி, அதிகபட்ச தடிமன் தோராயமாக 6 மிமீ.

2. அட்டைப்பெட்டி வகைகள்

வரிசை எண்	பெயர்	படம்	காகித உணவு திசை	குறைந்தபட்ச அளவு
1	சாதாரண பெட்டி		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ அகலம்: குறைந்தபட்சம் 36 மிமீ உயரம்: குறைந்தபட்சம் 225 மிமீ
2	சாதாரண பெட்டி		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ அகலம்: குறைந்தபட்சம் 36 மிமீ உயரம்: குறைந்தபட்சம் 225 மிமீ
3	ஹெவன்அண்ட் எர்த் கவர்		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ அகலம்: குறைந்தபட்சம் 225 மிமீ உயரம்: குறைந்தபட்சம் 18 மிமீ
4	நடுத்தர சீல் பெட்டி		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ அகலம்: குறைந்தபட்சம் 450 மிமீ உயரம்: குறைந்தபட்சம் 18 மிமீ
5	நடுத்தர சீல் பெட்டி		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ உயரம்: குறைந்தபட்சம் 450 மிமீ உயரம்: குறைந்தபட்சம் 18 மிமீ
6	அனைத்து இறக்கை பெட்டி		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ உயரம்: குறைந்தபட்சம் 225 மிமீ உயரம்: குறைந்தபட்சம் 18 மிமீ
7	நடுத்தர சீல் பெட்டி		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ உயரம்: குறைந்தபட்சம் 450 மிமீ உயரம்: குறைந்தபட்சம் 18 மிமீ
8	சதுர அட்டை		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ உயரம்: குறைந்தபட்சம் 18 மிமீ
