தானியங்கி பெட்டி மடிப்பு இயந்திரம்

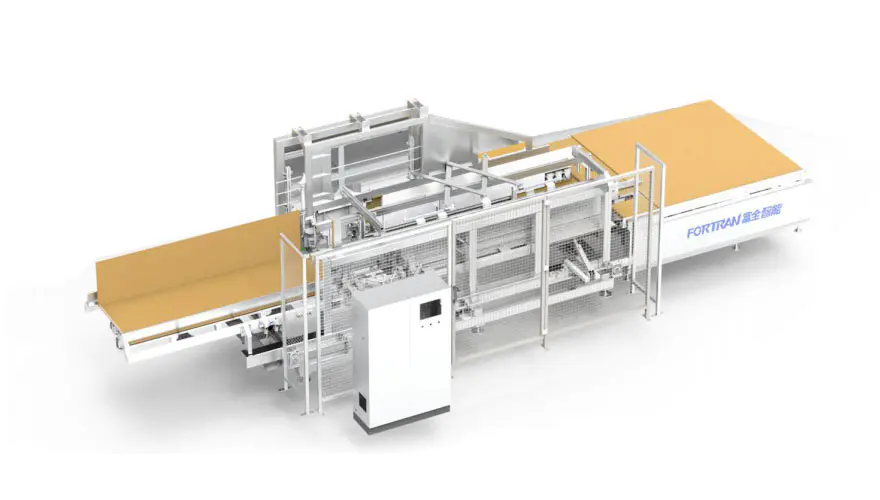

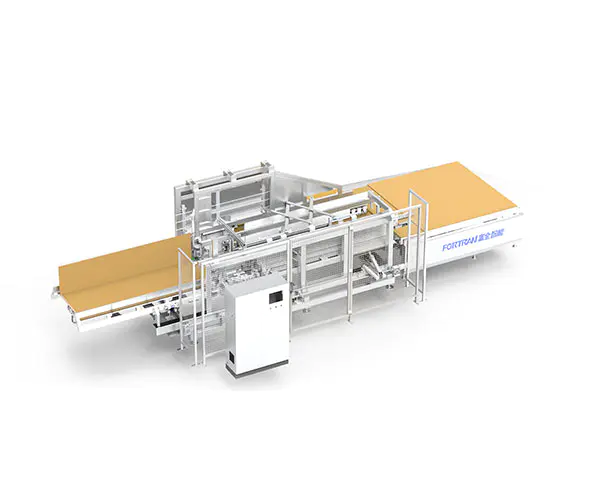

ஒட்டுமொத்த இயந்திர படம்

உபகரண அளவுருக்கள்

வெளிப்புற பரிமாணங்கள் L*W*H(mm)	உபகரணங்களின் சுய எடை (கிலோ)	மின்சாரம் (kW)	கடத்தும் சுமை (கிலோ)	வேலை செய்யும் உயரம் (மிமீ)
9760*3550*2500	சுமார் 3700	4.5கிலோவாட் (ஒட்டுதல் அலகு தவிர)	50	830±40 (தீர்மானிக்கப்படவில்லை. வாடிக்கையாளரைப் பொறுத்தது

செயலாக்க நோக்கம்

அட்டைப்பெட்டி செயலாக்க வரம்பு எல் (மிமீ)	அட்டைப்பெட்டி செயலாக்க வரம்பு W (mm)	அட்டைப்பெட்டி செயலாக்க வரம்பு H (mm)	மடிப்பு திறன் (நேரங்கள்/நிமிடங்கள்)	நெளி காகித தடிமன் (மிமீ)
400-2800	320-900	40-250	5-7	2.5-6

1 முக்கிய பாகங்கள் பிராண்ட்: சர்வோ மோட்டார்--இனோவன்ஸ் ;சின்க்ரோனஸ் பெல்ட்--கார்ட்னர்;சீட் பேரிங்--டிஆர்;அதிர்வெண் மாற்ற மோட்டார்---புதுமை:
2 ஒட்டுமொத்த ரேக் பைப்பும் கேன்ட்ரி மூலம் பற்றவைக்கப்பட்டு செயலாக்கப்படுகிறது, இது மிகவும் துல்லியமானது, நம்பகமானது மற்றும் நீடித்தது.
3 மடிப்பு பெட்டி இயந்திரத்தின் நேரியல் பொறிமுறையானது துல்லியமான நேரியல் வழிகாட்டி இரயிலால் வழிநடத்தப்படுகிறது, இது மிகவும் நம்பகமானது மற்றும் நீடித்தது.
4 உறிஞ்சும் கோப்பை டிரான்ஸ்மிஷன் பேப்பர் உயர்-துல்லியமான சர்வோ மோட்டாரை ஏற்றுக்கொள்கிறது, இது கட்டுப்படுத்த எளிதானது மற்றும் சாதனங்களின் துல்லியத்தை மேம்படுத்தலாம்;

5 இயந்திரத்தை தனியாக அல்லது தனிப்பயனாக்கப்பட்ட பேக்கேஜிங் வரிசையுடன் இணைந்து பயன்படுத்தலாம். பயன்பாட்டின் முறை மாறக்கூடியது மற்றும் நெகிழ்வானது

1 பயன்கள்

A. இந்த தானியங்கி பெட்டி மடிப்பு இயந்திரம் அட்டைப்பெட்டிகளில் பெட்டிகளில் பயன்படுத்தப்படுகிறது;
B. இந்த உபகரணங்கள் M/A-0410 மாதிரி அட்டைப்பெட்டிகளின் பெட்டிகளை உருவாக்க பயன்படுகிறது;
C. முதலில், அட்டைப்பெட்டியை பெஞ்ச்மார்க் செய்து, அதற்குரிய உள்ளீட்டு அளவை அழுத்தி ஸ்டார்ட் செய்து, தானாகவே பெட்டியை உருவாக்க உபகரணங்களை உள்ளிடவும்;

2 வேலை கொள்கையின் கண்ணோட்டம்

உபகரணங்களின் முழு தொகுப்பும் ஐந்து பகுதிகளாக பிரிக்கப்பட்டுள்ளது: ஃபீடிங் பிளாட்பார்ம் மெக்கானிசம், மெயின் பிரேம் மெக்கானிசம், ஃபிக்ஸட் சைட் ஃபோல்டிங் மெக்கானிசம், மொபைல் சைட் ஃபோல்டிங் மெக்கானிசம் மற்றும் மீடியன் டிரான்ஸ்மிஷன் பொறிமுறை:

A. வேலை செய்யும் போது, ​​செயல்பாட்டுத் திரை உள்ளீடு மடிப்பு பெட்டியின் அளவிற்கு ஒத்திருக்கிறது; பொருத்துதல் தயாரான பிறகு, காகிதத் தோல் முன் அளவுகோலுடனும் பக்க அளவுகோலுடனும் நேர்மறை திசையில் சீரமைக்கப்பட்ட பிறகு, பச்சை தொடக்க பொத்தான் சாதனத்தை அழுத்தி, மடிப்பு பெட்டி இயந்திரப் பிரிவின் நுழைவாயிலில் காகிதத் தோலை உறிஞ்சுவதற்கு உறிஞ்சும் கோப்பை தானாகவே தொடங்கவும்;

B. உறிஞ்சும் கப் காகிதத் தோலை மடிப்புப் பகுதிக்குள் செலுத்துகிறது, மேலும் நிலையான விளிம்பும் நகரும் நீண்ட விளிம்பும் மடிப்பு விளிம்பிற்கு ஒத்திருக்கும், பின்னர் குறிப்பிட்ட பசை ஸ்ப்ரே நிலையில் தானாகவே பசை தெளித்து, முன் முனை மடிப்பு நிலை ஒவ்வொன்றாக நிறைவு செய்யப்படுகிறது;

C. முன்-இறுதி மடிப்புப் பெட்டி நியமிக்கப்பட்ட நிலையை அடைந்த பிறகு, சிலிண்டரின் கீழ்நோக்கிய அழுத்தம் இறுக்கப்பட்ட பிறகு, உறிஞ்சும் கோப்பை உடனடியாகக் குறைந்து, அதன் தோற்றத்திற்குத் திரும்புகிறது, பின் உறிஞ்சும் கோப்பை காகிதத்தின் பின் முனையில் இணைக்கப்பட்டு, அதற்காகக் காத்திருக்கிறது; நிலையான பக்கமும் நகரும் பக்க மடிப்பு விளிம்பும் ஒரே நேரத்தில் வேலை செய்த பிறகு, ஃபிளிப் குழு முடிந்ததும் மீட்டமைக்கப்படும்; பின்-இறுதி உறிஞ்சும் கப், பின்-இறுதி மடிப்புப் பெட்டியின் மோல்டிங் நிலைக்கு காகிதத் தோலை முன்னோக்கிச் செலுத்துகிறது, மேலும் தானாக நியமிக்கப்பட்ட நிலைக்கு பசை தெளிக்கிறது;

D. பின்-இறுதி மடிப்பு பெட்டி நியமிக்கப்பட்ட நிலையை அடைந்த பிறகு, சிலிண்டரின் கீழ்நோக்கிய அழுத்தம் இறுக்கப்பட்ட பிறகு: நிலையான பக்கமும் நகரும் பக்க மடிப்பு விளிம்பும் ஒரே நேரத்தில் வேலை செய்த பிறகு, புரட்டுதல் குழு முடிந்து மீட்டமைக்கப்படும்: வெளியேற்ற மோட்டார் உடனடியாக மோல்டிங் அட்டைப்பெட்டியை வெளியேறும் இடத்திற்கு அனுப்புகிறது;

3 செயல்பாட்டு அமைப்பு"

வரிசை எண்	பெயர்	தனித்துவமான அம்சம்	மாதிரி

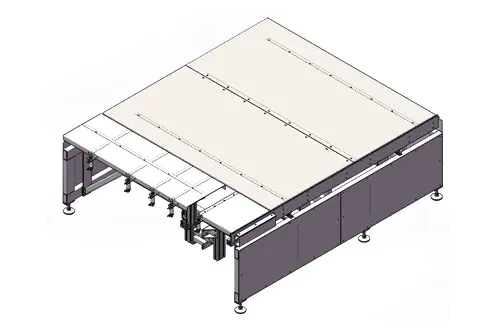

1	உணவு அட்டவணை அமைப்பு	முன் பொருள் அட்டவணை பிளாட் போர்டு நிலையில் நிலைநிறுத்தப்பட்டுள்ளது, மேலும் சிலிண்டர் தூக்கும் மற்றும் பொருத்துதல் பின்னை கட்டுப்படுத்துகிறது; பக்க சர்வோ மோட்டார் துல்லியமாக காகித தோல் ஊட்டத்தின் தயாரிப்பு நிலையை கண்டறியும்;

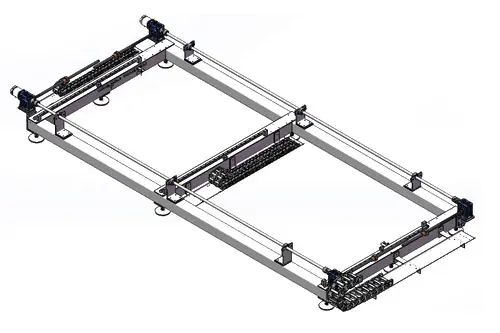

2	ரேக் அடிப்படை அமைப்பு	மெயின்பிரேம் ரேக்கின் அடிப்படை, சர்வோ லிங்கேஜ் கண்ட்ரோல் சர்வோ மோட்டார் டிரைவ் மொபைல் ஃபோல்டிங் மெக்கானிசம் மற்றும் மீடியன் டிரைவ் மெக்கானிசம் ஆகியவை மிகவும் துல்லியமானவை;

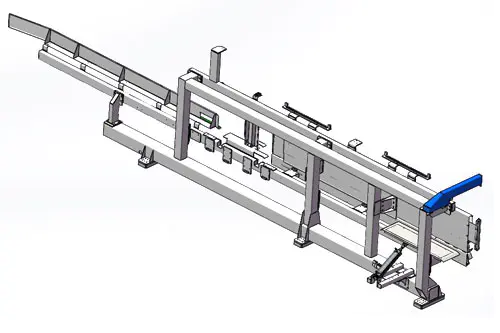

3	நிலையான பக்க மடிப்பு ரேக் தொகுப்பு	நிலையான பக்க மடிப்பு சட்டகம், குறுகிய விளிம்பில் சிலிண்டர் மடிப்பு, இருபுறமும் தாள் உலோக துணை வழிகாட்டி ஊட்டம்;ரேக் வெல்டிங் கேன்ட்ரி எந்திரம்;உயர் அசெம்பிளி துல்லியம், உயர் செயல்பாட்டு துல்லியம், நீண்ட சேவை வாழ்க்கை மற்றும் உபகரணங்களின் நல்ல நிலைத்தன்மையை உறுதி செய்தல்;

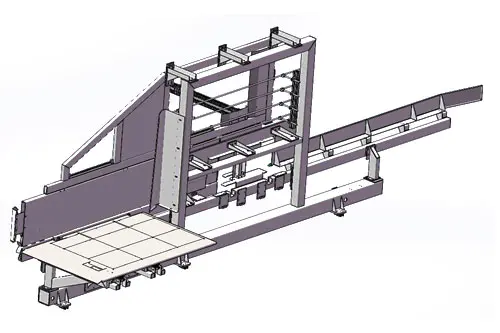

4	மொபைல் பக்க மடிப்பு ரேக் செட்	நகரும் பக்க மடிப்பு சட்டகம், நீண்ட பக்க சிலிண்டர் மடிப்பு, தாள் உலோக துணை வழிகாட்டி இருபுறமும் ஊட்டுதல்;ரேக் வெல்டிங் கேன்ட்ரி எந்திரம்;உயர் அசெம்பிளி துல்லியம், உயர் செயல்பாட்டு துல்லியம், நீண்ட சேவை வாழ்க்கை மற்றும் சாதனங்களின் நல்ல நிலைத்தன்மையை உறுதி செய்தல்;

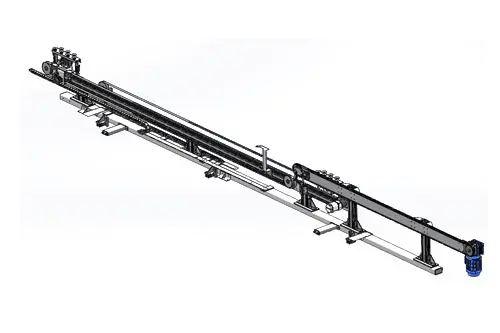

5	மீடியன் டிரைவ் பொறிமுறையின் ஐந்து பகுதிகள்	சர்வோ கண்ட்ரோல் டிரைவ், நடுத்தர உறிஞ்சும் கோப்பை குழு காகித தோல் இயக்கத்தை இயக்குகிறது, டிஸ்சார்ஜ் மோட்டார் சங்கிலியை காகித தோல் வெளியேற்றத்தை இயக்குகிறது;

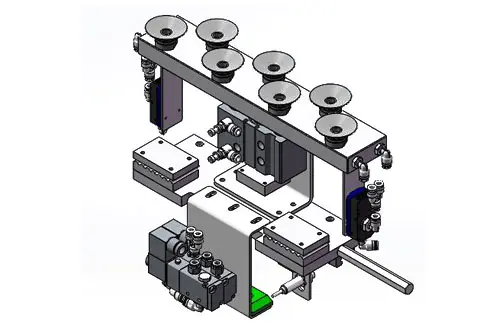

6	நடுத்தர அளவிலான உறிஞ்சும் கோப்பை குழு	சர்வோ மோட்டாரின் பெல்ட் இயக்கத்தை இயக்குகிறது, சிலிண்டர் உயர்கிறது மற்றும் குறைகிறது, மற்றும் உறிஞ்சும் கோப்பை வெற்றிடம் காகித தோல் பரிமாற்றம், துல்லியமான செயல்பாடு மற்றும் நிலைப்படுத்தல் ஆகியவற்றை உறிஞ்சுகிறது;

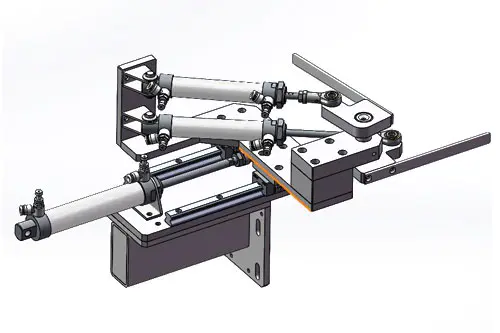

7	மடிப்பு விரிவாக்கக் குழு	முன் மற்றும் பின் சிலிண்டர் விரிவாக்கம் முன்னும் பின்னுமாக நகர்த்த வழிகாட்டி இரயிலுடன் ஒத்துழைக்கிறது, மேலும் குழுவாகும் சிலிண்டர் ஸ்விங் ஆர்ம் மெக்கானிசம் வெவ்வேறு குறிப்புகள் மற்றும் அளவுகளின் மடிப்புகளை உணர்த்துகிறது;
8	தட்டு குழுவை அழுத்தவும்	சிலிண்டர் முன்னும் பின்னும் விரிவடைகிறது, மேலும் பெட்டியை சரியான கோணத்தில் நேராக்க காது வளைந்து செயல்படுகிறது;

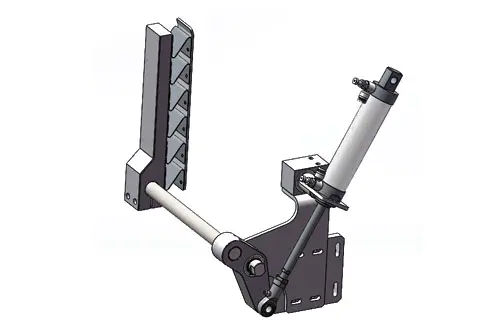

9	பக்கம் திரும்பும் குழு	அட்டைப்பெட்டியின் முன் மற்றும் பின் முனைகளை மேல்நோக்கி அழுத்துவதற்கு இது முக்கியமாக பொறுப்பாகும், மேலும் சிலிண்டர் டெலஸ்கோபிக் டிரான்ஸ்மிஷன் ஸ்விங் கையை இயக்குகிறது, இதனால் சூடான உருகும் பிசின் உறுதியாகவும் நிலையானதாகவும் இருக்கும்;
10	ஸ்விங் ஆர்ம் காது இருக்கை குழு	சிலிண்டர் டிரைவ் விரிவாக்கம் ஸ்விங் கையை இயக்குகிறது. ஸ்விங் கை ஒரு சரியான கோணத்தில் நிலைநிறுத்தப்பட்ட பிறகு, குறைந்த அழுத்த உருளை காகித தோலை இறுக்கி, பக்கவாட்டு குழு சுருக்கத்துடன் சூடான உருகும் பிசின் பேஸ்ட்டை உறுதியாகவும் நிலையானதாகவும் மாற்றுகிறது;

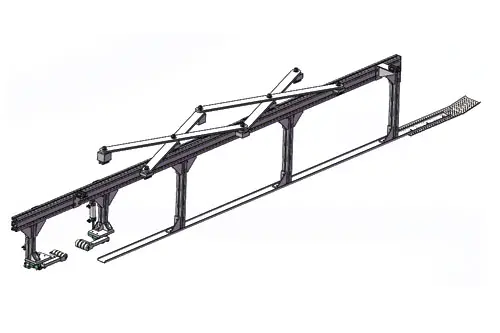

11	நடுத்தர நிலை துணை விளிம்பு அழுத்தும் குழு	அட்டைப்பெட்டியின் நடுவில் ஒரு முழுமையான தானியங்கி நடுநிலையை அடைவதற்கு நீண்ட ஸ்விங் கை வழிகாட்டி ரயிலுடன் ஒத்துழைக்கிறது; முன் பிளாக் பொருள் கீழ் உறிஞ்சும் கோப்பை குழுவிற்கு காகித தோலை உறிஞ்சுவதற்கு உதவுகிறது; பின் முனை முன் மற்றும் பின்புற சிலிண்டர்களின் முன் மற்றும் பின்புறத்தை கட்டுப்படுத்த இரண்டு குழுக்களாக பிரிக்கப்பட்டுள்ளது.

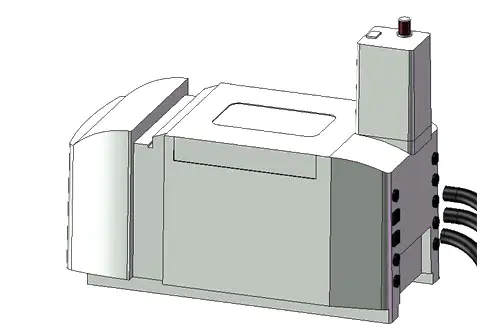

12	பசை இயந்திர அமைப்பு	பசை இயந்திர அமைப்பில், Le Baide இன் தூய இறக்குமதி செய்யப்பட்ட பாகங்களின் முழுமையான தொகுப்பைப் பயன்படுத்துகிறோம், இது தொடர்ச்சியான பசை தெளித்தல், முழுமையான செயல்பாடுகள், எளிய அமைப்பு மற்றும் வசதியான செயல்பாட்டை உணர முடியும்;

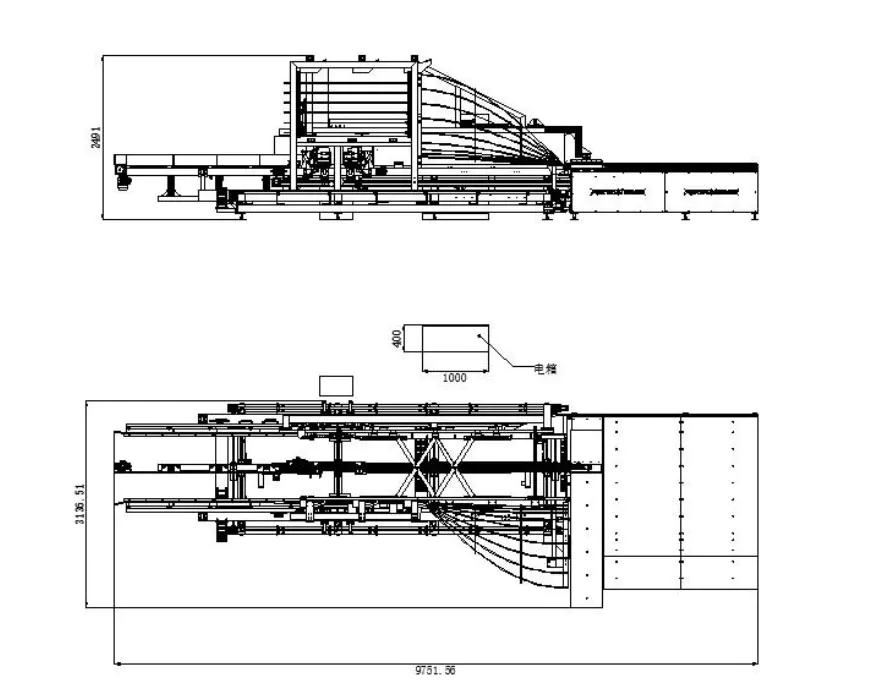

மூன்று காட்சிகள் (அளவுருக்களின் படி அளவு மாறுவதால் தீர்மானிக்கப்படவில்லை)

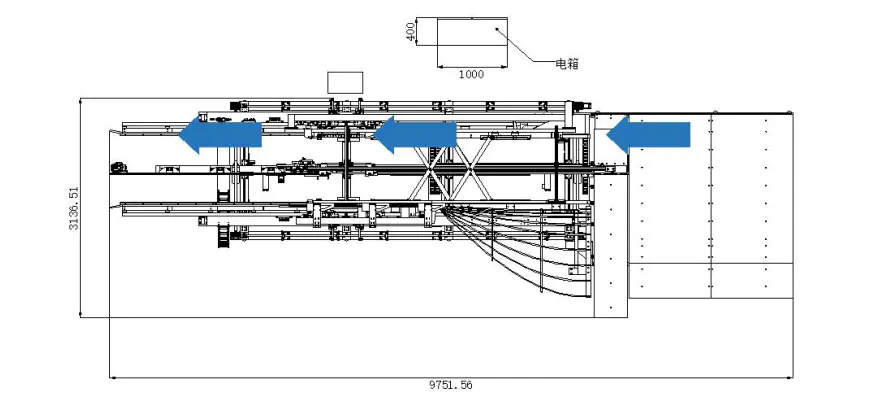

உற்பத்தி செயல்முறை முறையின் திட்ட வரைபடம் (அளவு தீர்மானிக்கப்படவில்லை அளவுருக்கள் படி மாற்றங்கள்)
