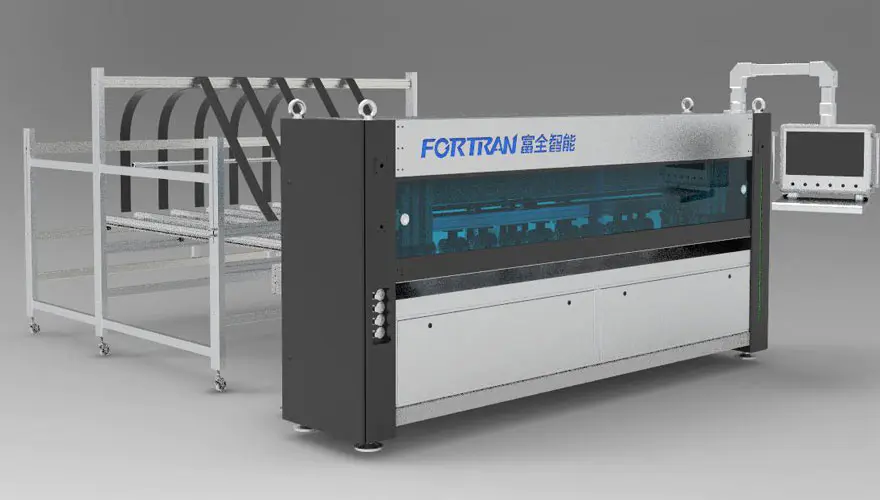

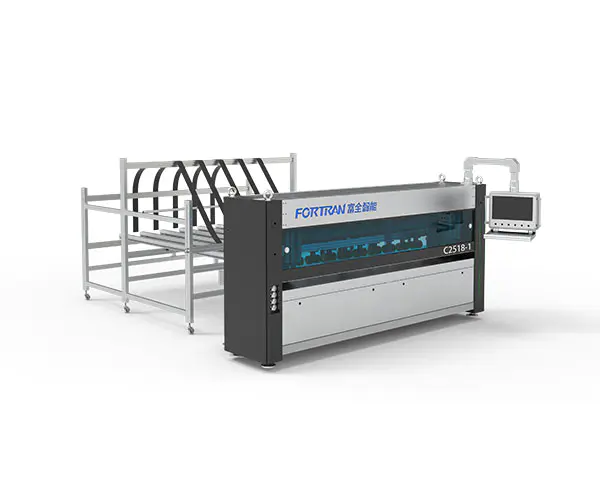

முழு தானியங்கி காகித வெட்டும் இயந்திரம்

இயந்திர விவரக்குறிப்புகள்

பரிமாணங்கள் L*W*H(mm)	அடிப்படை விவரக்குறிப்புகள்	பவர் சப்ளை (kW)	வெட்டு வேகம் (M/min)	வேலை செய்யும் உயரம் (மிமீ)
6700*3650*3000	7 செங்குத்து+1 கிடைமட்ட கத்திகள், ஒற்றை தாள் உணவு மற்றும் தொடர்ச்சியான தாள் உணவு முறைகள்	5.25	0-120	850

செயலாக்க அளவுருக்கள்

குறைந்தபட்சம் வெட்டு நீளம் எல் (மிமீ)	அதிகபட்சம். வெட்டு அகலம் W (மிமீ)	நெளி காகித H (மிமீ) க்கான வெட்டு தடிமன்	நீளமான கத்தி இடைவெளி துல்லியம் (மிமீ)	செயல்திறன் (PCS/min)
300	2500	2.5-6.5	±1.5	0-12

முழு தானியங்கி காகித வெட்டும் இயந்திரம் நெளி காகிதம் மற்றும் ஒற்றைத் தாள்களின் தொடர்ச்சியான நிலையான-நீள செயலாக்கத்திற்காக மடிப்பு அட்டைப்பெட்டிகளை உருவாக்க பயன்படுகிறது. நெளி காகிதத்தில் குறுக்கு மற்றும் நீளமான திசைகள், இடைப்பட்ட வெட்டுதல் மற்றும் வெட்டுதல் செயலாக்கம். நிலையான நீள வெட்டு வெகுஜன உற்பத்தி மற்றும் தனிப்பயனாக்கப்பட்ட இரண்டையும் அனுமதிக்கிறது உற்பத்தி. இயந்திரத்தை ஒரு தனி அலகு அல்லது பேக்கேஜிங் வரிசையின் ஆரம்ப பகுதியாகப் பயன்படுத்தலாம்.

இல்லை	பொருள்	அம்சங்கள்	மாதிரி

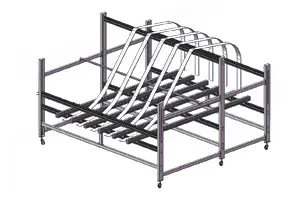

1	காகித சேமிப்பு ரேக்	காகித சேமிப்பு ரேக் வளைக்கும் செயலாக்கத்தின் மூலம் ஊறுகாய் தட்டு மூலம் செய்யப்படுகிறது, எளிமையான அமைப்பு, நம்பகமான கட்டுமானம் ஆகியவற்றைக் கொண்டுள்ளது. இது ஒரு கவர்ச்சியான தோற்றம் மற்றும் சிறந்த துரு எதிர்ப்பை உறுதிப்படுத்த வர்ணம் பூசப்பட்டுள்ளது. நிலையான உள்ளமைவில் தொடர்ச்சியான அட்டைப் பொருள் ரேக் மற்றும் ஒற்றை-அடுக்கு அட்டை ஃபீடிங் ஸ்ட்ரிப் ஆகியவை அடங்கும்.

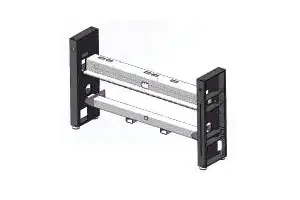

2	சட்ட அமைப்பு	செவ்வக எஃகு குழாய்கள் மற்றும் எஃகு தகடுகளை வெல்டிங் செய்த பிறகு துல்லியமான எந்திரத்தால் சட்டமானது தயாரிக்கப்படுகிறது. இது உயர் சட்டசபை துல்லியம் மற்றும் செயல்பாட்டு துல்லியத்தை உறுதி செய்கிறது, நீண்ட சேவை வாழ்க்கை மற்றும் உபகரணங்களின் சிறந்த நிலைத்தன்மைக்கு உத்தரவாதம் அளிக்கிறது.

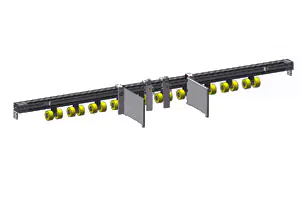

3	டிரைவ் மெக்கானிசம்	ஃபீடிங் பிரஷர் வீல் PU பொருளால் ஆனது, பிரகாசமான மற்றும் அழகான மேற்பரப்பு மற்றும் உராய்வு கொண்டது, இது பேப்பர்போர்டின் நம்பகத்தன்மையை திறம்பட மேம்படுத்தும். இதற்கிடையில், இழுவை டிரம் ஜெர்மனியில் இருந்து இறக்குமதி செய்யப்படுகிறது, நீடித்த மற்றும் நீடித்தது; அதை கைமுறையாக சரிசெய்து பக்கவாட்டில் சரி செய்யலாம்.

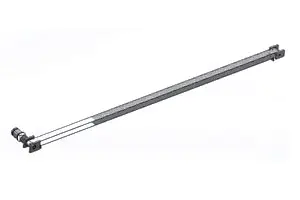

4	குறுக்கு வெட்டு அமைப்பு	சக்தியானது ஒரு குறைப்பான் மற்றும் ஒரு ஒத்திசைவான சக்கர பொறிமுறையுடன் இணைந்த உயர்-துல்லியமான சர்வோ மோட்டார் மூலம் வழங்கப்படுகிறது, இது அதிவேக மற்றும் துல்லியமான நிலையை அடைகிறது, இதன் மூலம் அட்டைப்பெட்டி வெட்டு துல்லியத்தை உறுதி செய்கிறது;

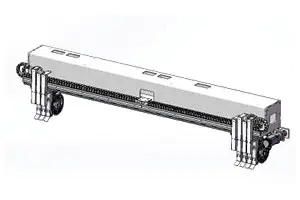

5	நீளமான வெட்டு அலகு	இந்த பொறிமுறையானது முக்கியமாக ஏழு செட் கத்தி வைத்திருப்பவர்களால் ஆனது. குறுக்குவெட்டு கத்தி பெல்ட் சர்வோ நீளமான கத்தியின் நிலைப்பாட்டை இயக்குகிறது.

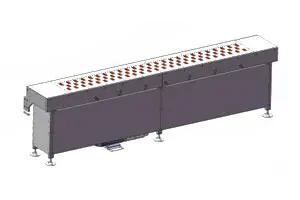

6	சரிசெய்யக்கூடிய சேமிப்பக சாதனம்	உருளைகள் சர்வோ மோட்டார் மற்றும் வேகக் குறைப்பான் மூலம் கட்டுப்படுத்தப்படுகின்றன. செயல்பாட்டுத் துல்லியம் மற்றும் செயல்திறனை மேம்படுத்த, உயர் துல்லியமான சர்வோ மோட்டார் பொருத்தப்பட்ட உயர் துல்லியமான பெவல் கியர் வேகக் குறைப்பானைப் பயன்படுத்துகிறோம். அட்டைப் பலகையை உறிஞ்சுவதற்கு ஒரு வெற்றிட உறிஞ்சும் அமைப்பு ஏற்றுக்கொள்ளப்படுகிறது, இது ஒற்றை அடுக்கு அட்டைப் பெட்டியை சிறப்பாகக் கடத்த உதவுகிறது.
7	இயந்திர உறை	இயந்திரத்தை அலங்கரிப்பதில் முதன்மை கவனம் செலுத்தப்படுகிறது. ஒரு வெளிப்புற பாதுகாப்பு கவர் இயந்திரத்தில் சேர்க்கப்பட்டுள்ளது, இது தூள் பூச்சுடன் சிகிச்சையளிக்கப்படுகிறது, இது சிப் அல்லது பீல் செய்யாத அழகியல் மற்றும் நீடித்த முடிவை உறுதி செய்கிறது. இயந்திரத்தின் முன்புறத்தில் உள்ள கண்காணிப்பு சாளரம் ஆழமான நீல நிற அக்ரிலிக் பேனலால் ஆனது, இது பார்வைக்கு கவர்ச்சிகரமானதாகவும், நேர்த்தியாகவும் மட்டுமல்லாமல், அதிக மீள்தன்மையுடனும், நொறுங்குவதைத் தடுக்கும் திறனுடனும் உள்ளது. கூடுதலாக, ஒரு அலுமினிய அலாய் ஸ்லைடு ரயில் நிறுவப்பட்டுள்ளது, இது ஒரு பளபளப்பான மேற்பரப்பு மற்றும் எந்த சத்தமும் இல்லாமல் அமைதியாக இயங்குகிறது.

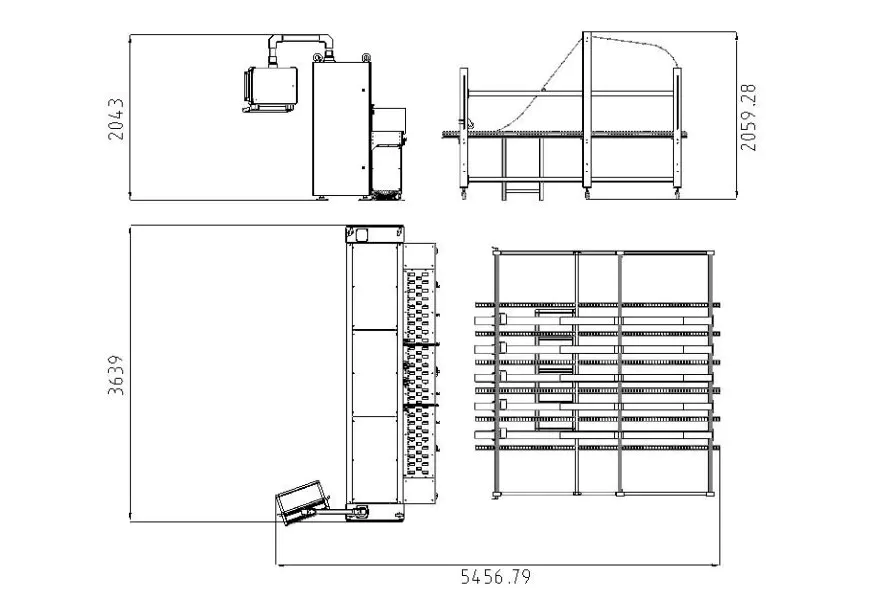

மூன்று காட்சி வரைபடங்கள்

நுகர்வு தேவைகள்

1.உணவு நிலையத்தில் நெளி காகிதத்திற்கான தேவைகள்

A.தொடர்ச்சியான நெளி காகித அகலம்:400-2350 மிமீ;
B.ஸ்டாக்கிங் உயரம், 120 மிமீ தட்டு உட்பட: அதிகபட்சம் 1300 மிமீ;
C.ஸ்டாக்கிங் அகலம்,அதிகபட்சம்:1300 மிமீ;வெளியேற்ற புள்ளியில் நெளி காகிதத்தின் நீளம்:குறைந்தபட்சம் 300மிமீ;
D. நிலையான நீள வெட்டுக்கான நீளமான சகிப்புத்தன்மை:அதிகபட்சம் 0.5%;நிலையான நீள வெட்டுக்கான குறுக்குவெட்டு சகிப்புத்தன்மை:அதிகபட்சம் ±2.0 மிமீ;
E. நெளி காகித தடிமன்: 2.5-6 மிமீ, ± 0.2 மிமீ; அதிகபட்ச மூலப்பொருள் தரம் 2.30 BC வரை (DIN 55468 தரநிலையின்படி);
F. அட்டையின் தரம் DIN 55468 தரநிலைக்கு இணங்குகிறது;

G.ஒற்றை நெளி, அதிகபட்ச தடிமன் தோராயமாக 4 மிமீ (தரம்:1.10–1.40);இரட்டை நெளி, அதிகபட்ச தடிமன் தோராயமாக 6 மிமீ.

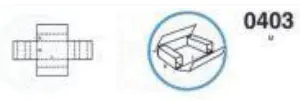

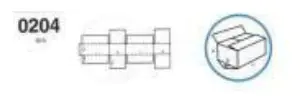

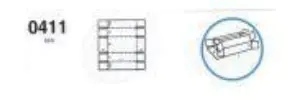

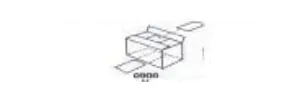

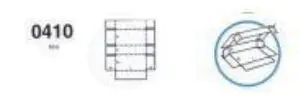

2. அட்டைப்பெட்டி வகைகள்

வரிசை எண்	பெயர்	படம்	காகித உணவு திசை	குறைந்தபட்ச அளவு

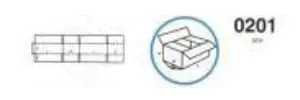

1	சாதாரண பெட்டி		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ அகலம்: குறைந்தபட்சம் 36 மிமீ உயரம்: குறைந்தபட்சம் 225 மிமீ
2	சாதாரண பெட்டி		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ அகலம்: குறைந்தபட்சம் 36 மிமீ உயரம்: குறைந்தபட்சம் 225 மிமீ

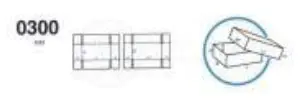

3	ஹெவன்அண்ட் எர்த் கவர்		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ அகலம்: குறைந்தபட்சம் 225 மிமீ உயரம்: குறைந்தபட்சம் 18 மிமீ

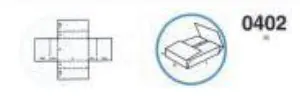

4	நடுத்தர சீல் பெட்டி		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ அகலம்: குறைந்தபட்சம் 450 மிமீ உயரம்: குறைந்தபட்சம் 18 மிமீ
5	நடுத்தர சீல் பெட்டி		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ உயரம்: குறைந்தபட்சம் 450 மிமீ உயரம்: குறைந்தபட்சம் 18 மிமீ
6	அனைத்து இறக்கை பெட்டி		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ உயரம்: குறைந்தபட்சம் 225 மிமீ உயரம்: குறைந்தபட்சம் 18 மிமீ
7	நடுத்தர சீல் பெட்டி		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ உயரம்: குறைந்தபட்சம் 450 மிமீ உயரம்: குறைந்தபட்சம் 18 மிமீ
8	சதுர அட்டை		நீளமான	நீளம்: குறைந்தபட்சம் 400 மிமீ உயரம்: குறைந்தபட்சம் 18 மிமீ
